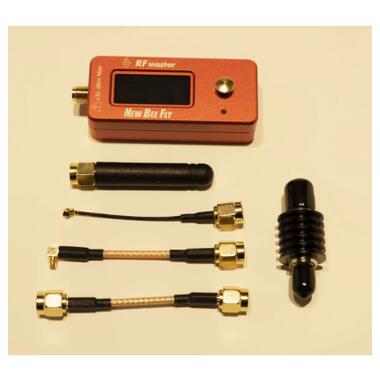

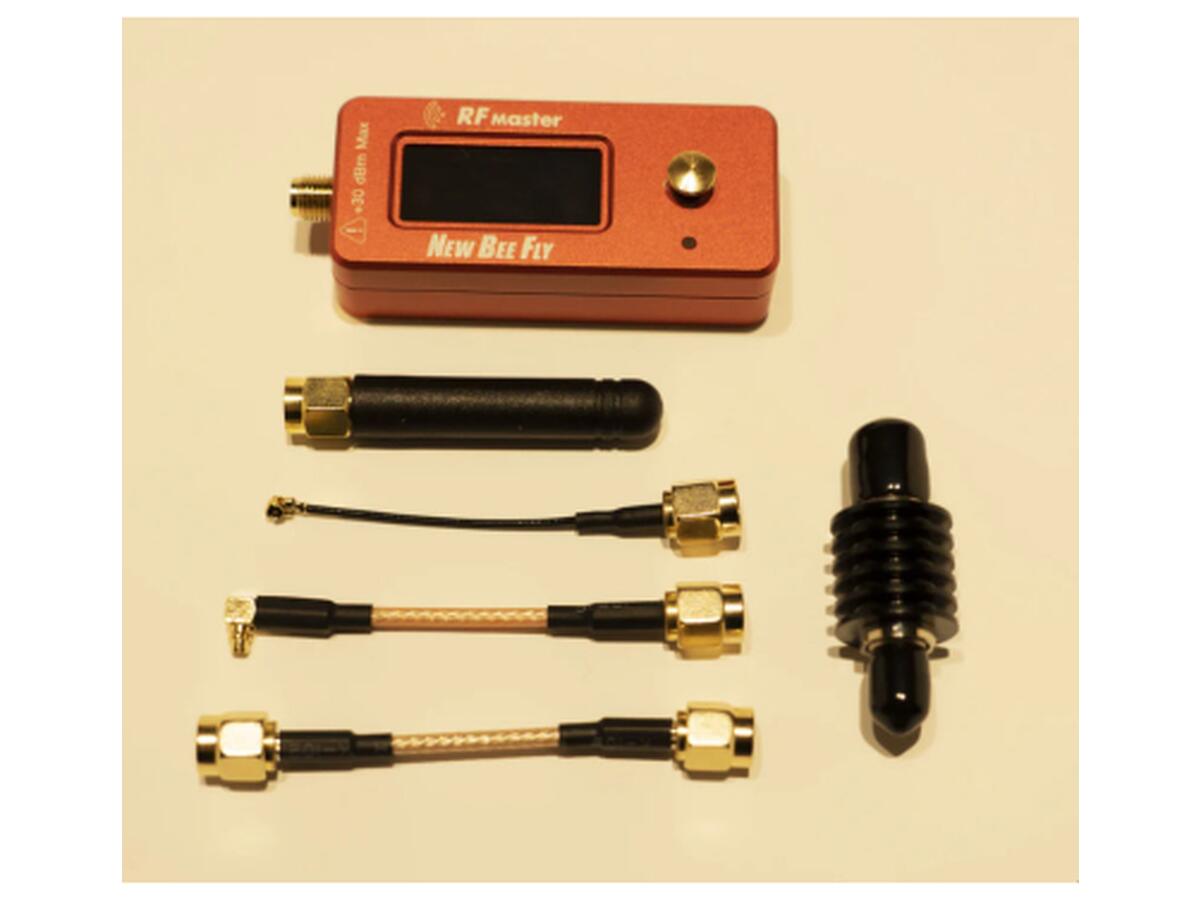

Измеритель мощности NEW BEE FLY RF Master + 5W 6GHz 6dB attenuator (RF-master)

Назначение и конструктивные особенности измерителя мощности

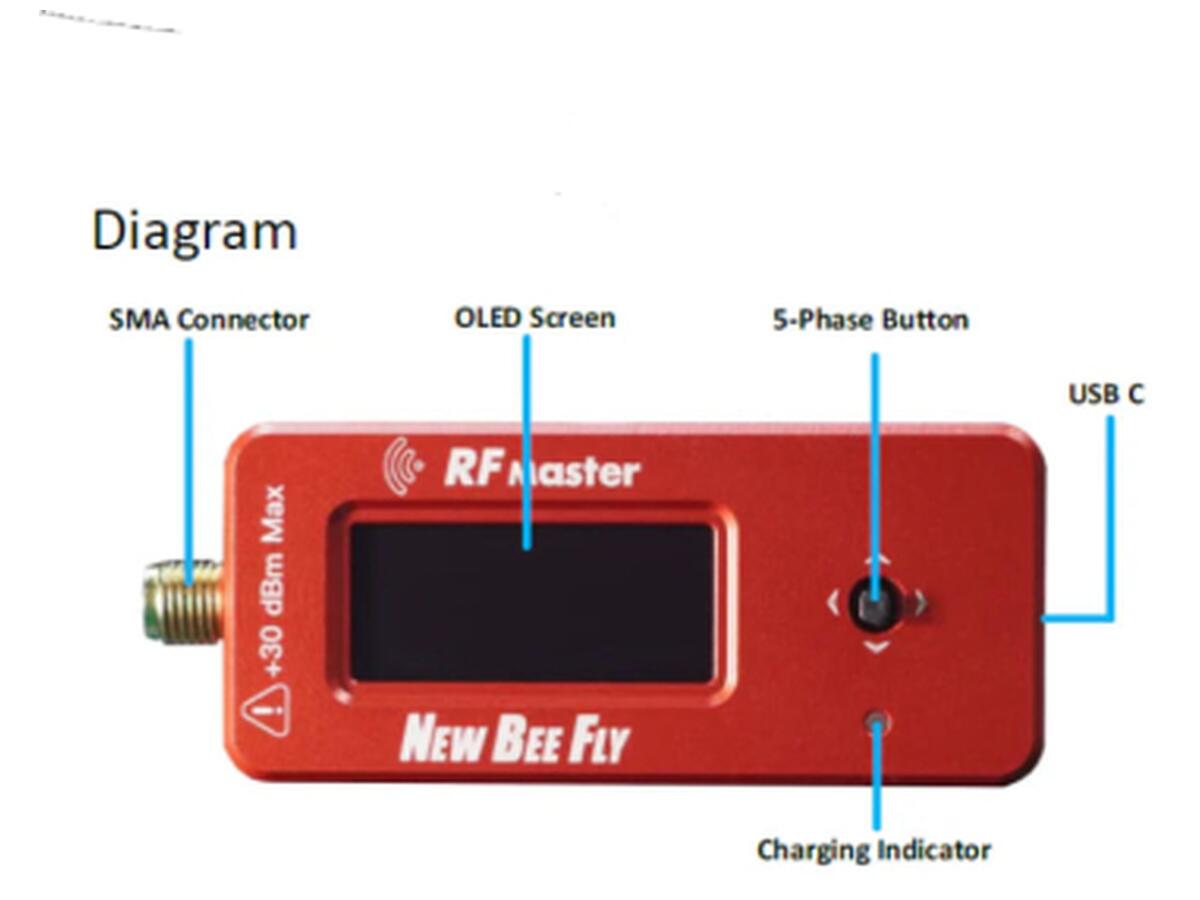

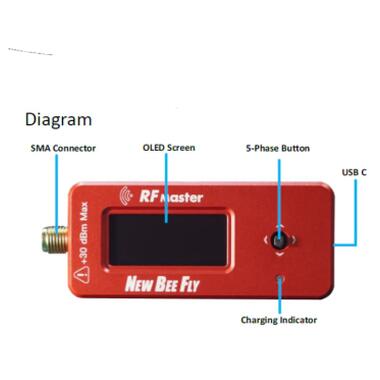

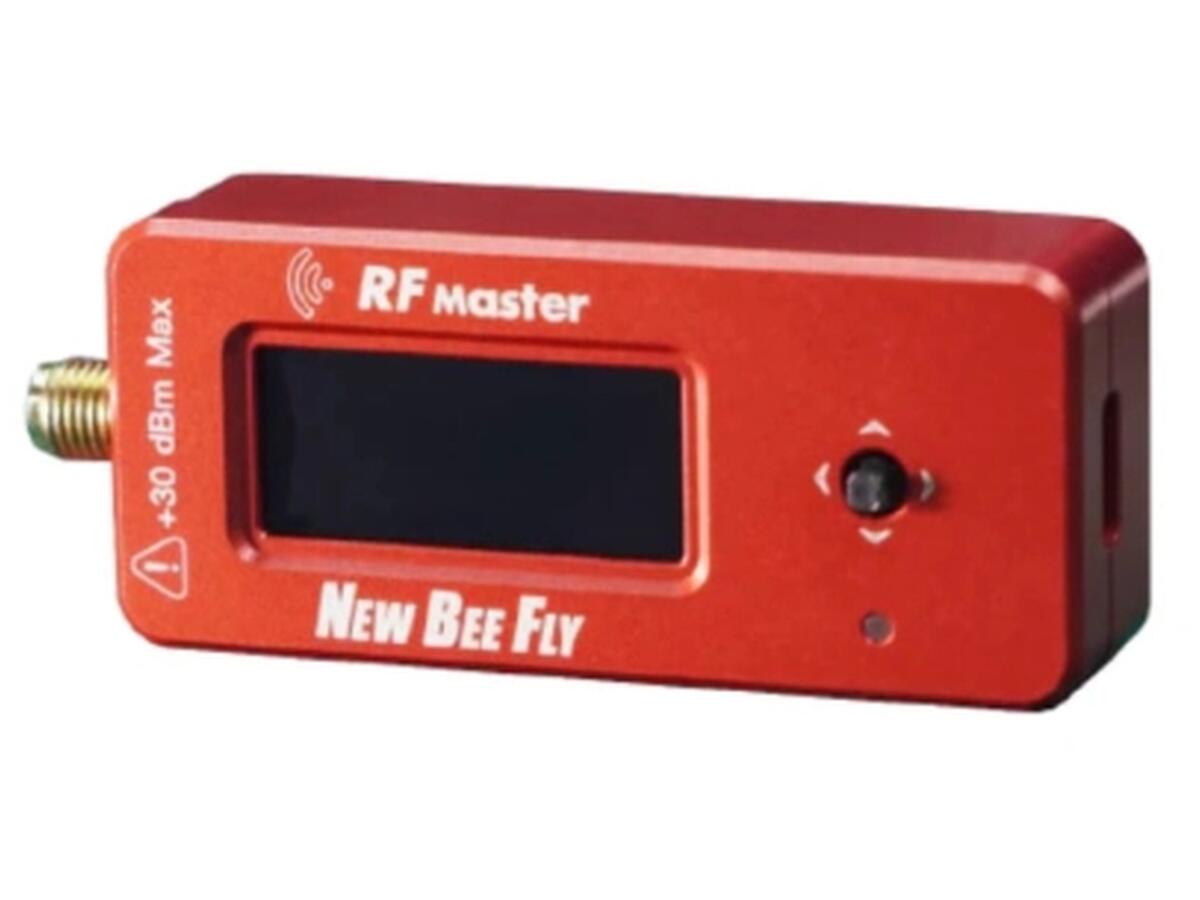

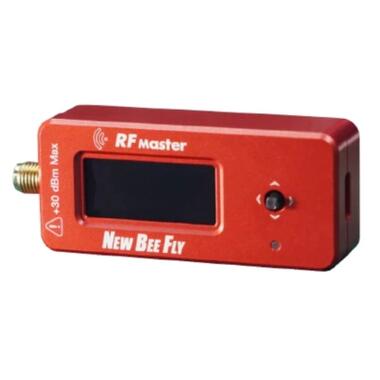

Портативный измеритель мощности NEW BEE FLY RF Master разработан специально для точного контроля радиочастотных сигналов. Основной сферой применения устройства является измерение выходной мощности модулей беспроводной передачи видео или данных. Прибор оснащен прочным корпусом из алюминиевого сплава, который защищает внутренние компоненты от механических повреждений во время полевых работ или лабораторных испытаний. Габариты устройства составляют 59 х 26 х 16 мм при общей массе всего 37,5 грамма, что обеспечивает максимальную мобильность и удобство транспортировки.

Технические характеристики и функционал

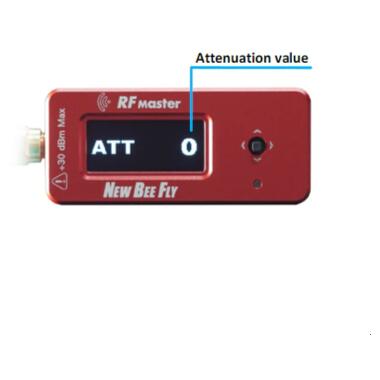

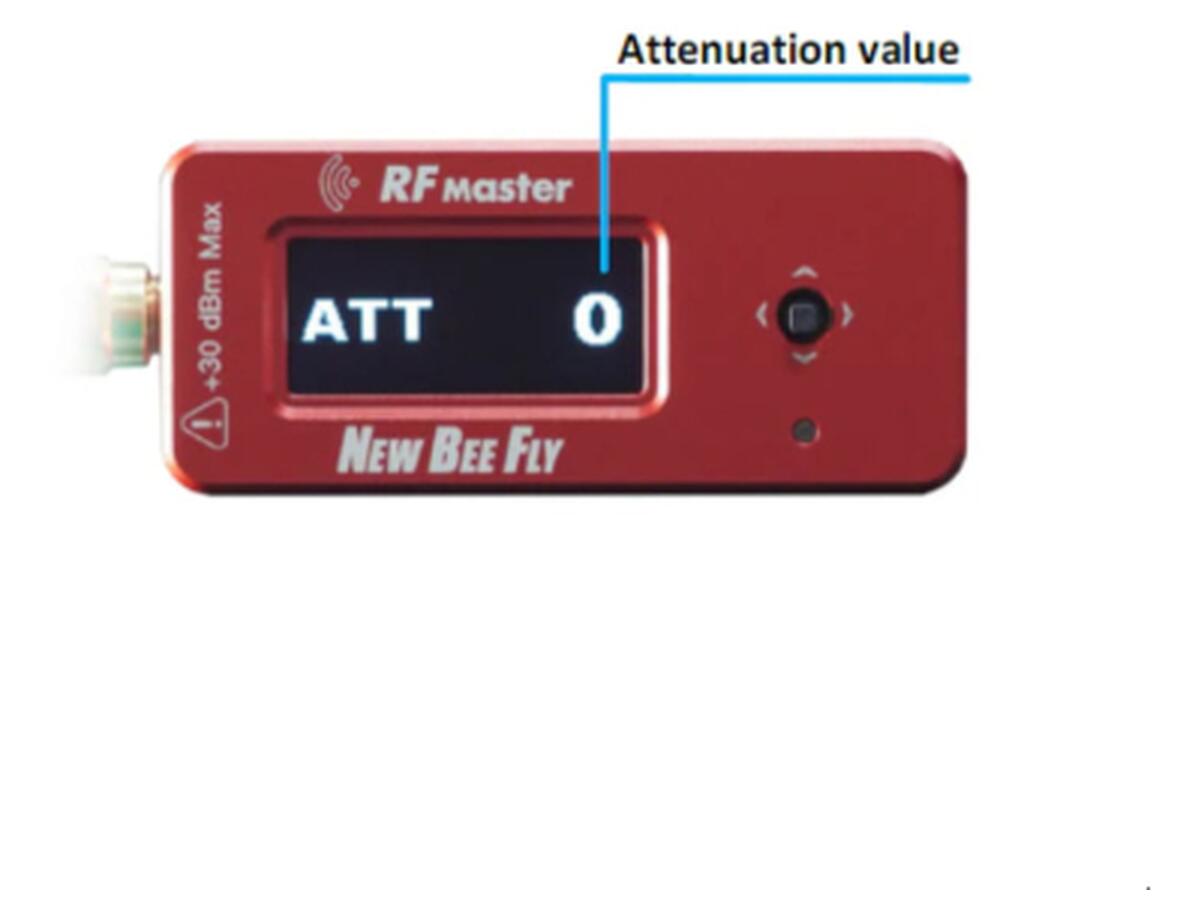

Прибор работает в диапазоне измерения мощности от -55 дБм до 30 дБм на открытом металле. Конструкция включает встроенный аттенюатор, автоматически переключаемый на 30 дБм, а также поддерживает работу с внешними аттенюаторами для расширения диапазона. Высокая детализация вывода данных обеспечивается контрастным OLED-экраном с разрешением 128х64 пикселя и максимальной частотой обновления достигающей 100 Гц. Частота дискретизации мощности ВЧ составляет до 1000 Гц, что позволяет фиксировать малейшие колебания сигнала в миллисекундном диапазоне. Пользователю доступны пять временных интервалов покрытия, а именно 10 мс, 20 мс, 40 мс, 80 мс и 160 мс.

Режимы работы и обработка данных

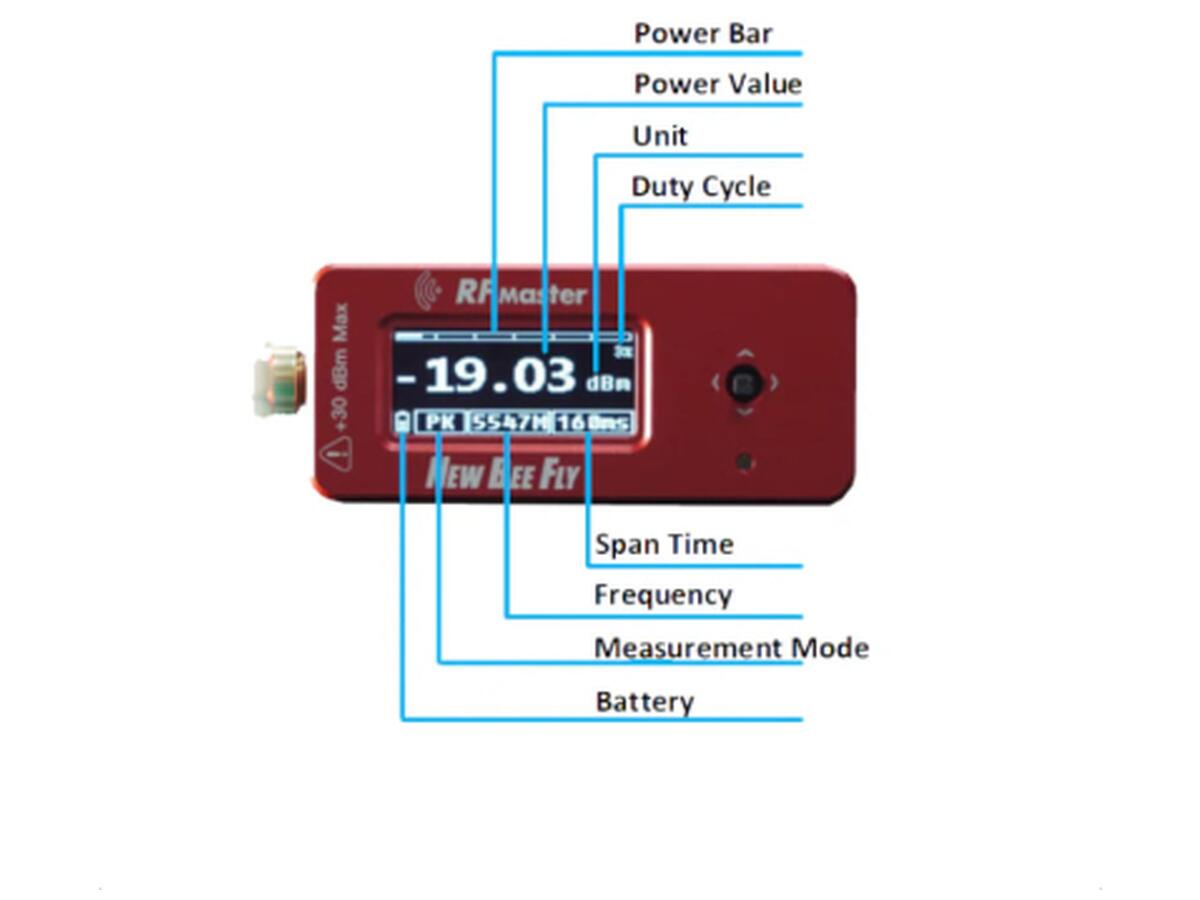

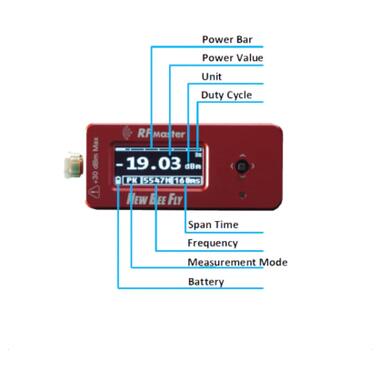

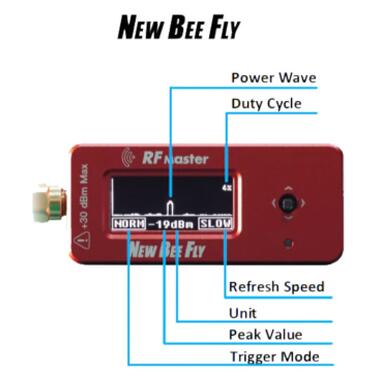

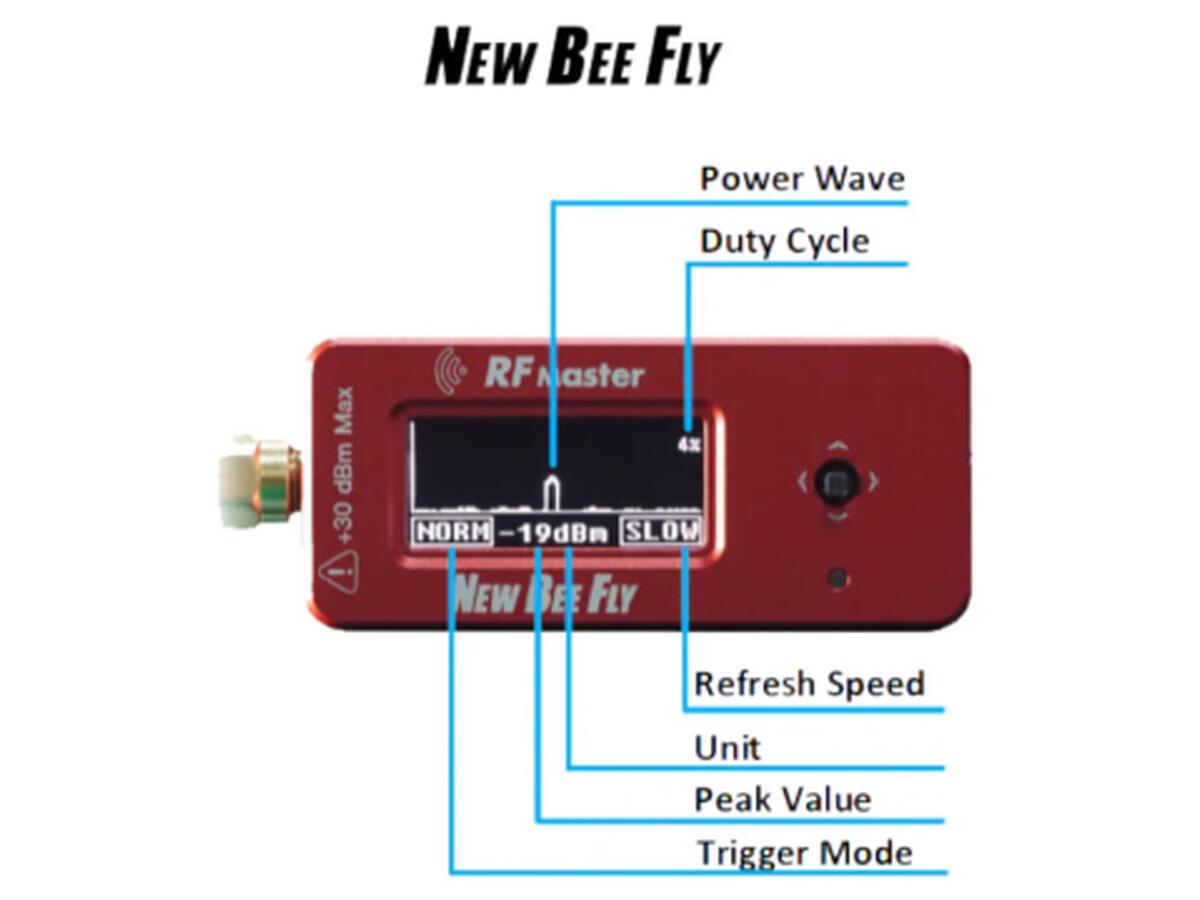

Для удобства анализа сигналов RF Master предлагает три режима измерения. Режим AVG рассчитывает среднее значение, собранное за определенный период времени. Режим Пик фиксирует максимальное значение за аналогичный интервал. В режиме МАКС экран отображает максимальную мощность с момента входа в этот режим, с возможностью перезапуска через сброс. Устройство поддерживает две единицы измерения, а именно милливатты и децибелы относительно милливатта, причем рекомендуется использовать именно дБм. Для компенсации отклонений, вызванных разными частотами источника, предусмотрена возможность ручной настройки частоты источника радиочастот.

Питание и взаимодействие с персональным компьютером

Автономность прибора обеспечивается встроенной литиевой батареей емкостью 400 мАч с напряжением 3.7 В. Полный заряд аккумулятора гарантирует около 3 часов непрерывной работы. Для пополнения энергии используется стандартный порт USB-C с требованиями к зарядному устройству 5 В и 1 А. Система контроля напряжения автоматически выключает устройство при критическом снижении заряда. Кроме автономного использования, предусмотрен вывод собранных данных на персональный компьютер через USB-C кабель для последующего графического отображения с помощью специализированного программного обеспечения.
